Gaszähler auslesen mit deiner eigenen Elektronik: Dieser Reedkontakt-Sensor erfasst berührungslos die Impulse deines BK-Gaszählers, zum Beispiel des verbreiteten BK-G4 oder BK-G4 MT. Er passt an jede Auswerteeinheit mit Impuls- oder Digitaleingang, etwa an einen ESP32 oder ESP8266 mit ESPHome für Home Assistant.

ℹ️ Nur der Sensor: Dieser Artikel enthält keinen Mikrocontroller und kein Gehäuse. Wenn du keine eigene Auswerteeinheit hast, nimm die Variante „Reedkontakt / Impulsnehmer für BK Gaszähler – Bausatz mit ESP32-C3“: Sie enthält Gehäuse, Mikrocontroller und eine fertige ESPHome-Firmware.

Das kann der Reedkontakt für Gaszähler

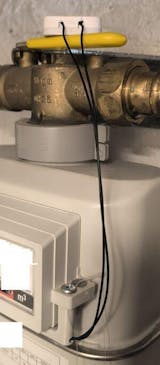

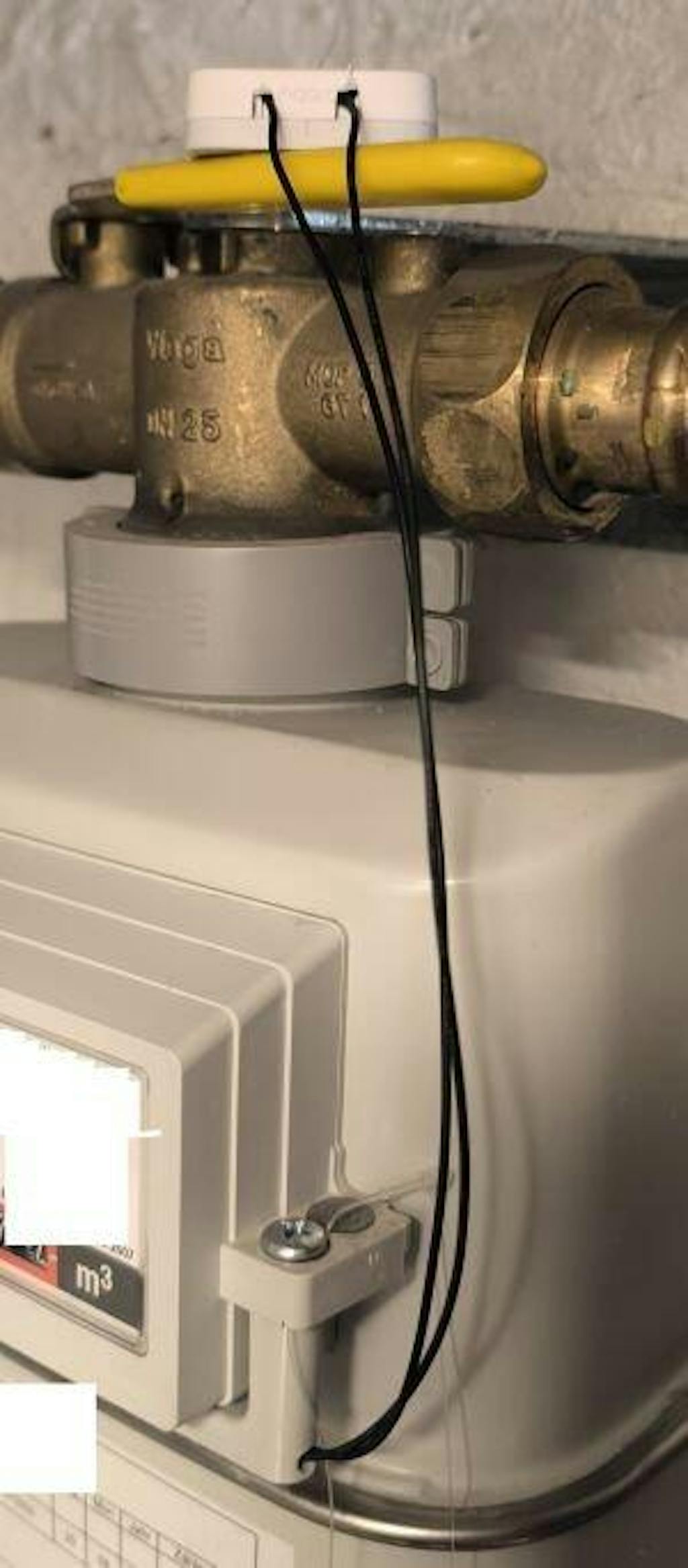

• Berührungslos: Der Impulsnehmer erfasst den Magneten in der letzten Zählrolle. Am Gaszähler wird nichts geöffnet oder verändert.
• Potentialfreier Impulsgeber: ein einfacher Schließer, passend für ESP32, ESP8266, Raspberry Pi, Arduino, Smart-Home-Module oder eine SPS
• Für Home Assistant: mit ESPHome oder Tasmota in wenigen Minuten eingebunden, Zählerstand direkt im Energie-Dashboard
• Robust: Reedkontakt in Edelstahlhülse mit 30 cm Kabel
• Einfacher Anschluss: 2 Adern, die Polung ist egal

So liest der Reedkontakt deinen Gaszähler aus

In der letzten Zählrolle deines BK-Gaszählers sitzt ein Magnet. Bei jeder Umdrehung, meist alle 0,01 m³, schließt der Reedkontakt kurz. Deine Auswerteeinheit zählt diese Impulse und rechnet sie in Zählerstand und Gasverbrauch um.

Passend für BK-G4, BK-G4 MT und weitere Gaszähler

Auch für M- und MT-Varianten. Voraussetzung ist ein Impulsmagnet in der letzten Zählrolle. Du erkennst ihn am Typenschild, z. B. „1 imp ≙ 0,01 m³“.

Gaszähler in Home Assistant auslesen

Die beiden Adern kommen an einen Digital- oder Zähleingang und an GND. Der Eingang braucht einen Pull-up-Widerstand, bei den meisten Mikrocontrollern reicht der interne.

• ESPHome (ESP32, ESP8266): mit dem Baustein pulse_meter oder pulse_counter, Pin als Eingang mit Pull-up
• Tasmota: Pin als Counter konfigurieren
• Andere Systeme: beliebiger Impuls- oder Digitaleingang, der Kontaktschlüsse zählen kann

Tipp: Stelle eine Entprellzeit von etwa 100 ms ein. So wird jeder Impuls genau einmal gezählt.

Lieferumfang

• Reedkontakt in Edelstahlhülse mit 30 cm Kabel, 2 offene Adern
• Befestigungsschraube

Nicht enthalten: Auswerteeinheit (z. B. ESP32), Gehäuse für die Auswerteeinheit, Netzteil.

Technische Daten

Sicherheitshinweise

• Nur in trockenen Innenräumen verwenden, nicht in explosionsgefährdeten Bereichen.
• Nur an Schutzkleinspannung betreiben.
• Keine Manipulation am Gaszähler vornehmen: nicht öffnen und keine Plomben beschädigen.
• Bei Gasgeruch keine elektrischen Geräte bedienen, das Gebäude verlassen und von draußen den Notdienst des Gasversorgers anrufen.
• Für die Abrechnung gilt allein die Anzeige des Gaszählers.
• Kein Spielzeug, enthält Kleinteile.
