Reedkontakt / Impulsnehmer für Pietro Fiorentini Gaszähler
€15,49 EUR
Zu Produktinformationen springen
Kein Mehrwertsteuerausweis, da Kleinunternehmer nach §19 (1) UStG.
Pietro Fiorentini Gaszähler auslesen mit deiner eigenen Elektronik: Dieser Reedkontakt-Sensor erfasst berührungslos die Impulse deines Gaszählers von Pietro Fiorentini, Ernst Heitland oder Samgas. Er passt an jede Auswerteeinheit mit Impuls- oder Digitaleingang, etwa an einen ESP32 oder ESP8266 mit ESPHome für Home Assistant.
ℹ️ Nur der Sensor: Dieser Artikel enthält keinen Mikrocontroller und kein Gehäuse. Für BK-Gaszähler von Honeywell/Elster, Kromschröder und Pipersberg gibt es unseren „Reedkontakt / Impulsnehmer für BK Gaszähler“.
Das kann der Reedkontakt für Pietro Fiorentini Gaszähler
- Berührungslos: Der Impulsnehmer erfasst den Magneten in der letzten Zählrolle. Am Gaszähler wird nichts geöffnet oder verändert.
- Potentialfreier Impulsgeber: ein einfacher Schließer, passend für ESP32, ESP8266, Raspberry Pi, Arduino, Smart-Home-Module oder eine SPS
- Für Home Assistant: mit ESPHome oder Tasmota in wenigen Minuten eingebunden, Zählerstand direkt im Energie-Dashboard
- Robust: Reedkontakt in Edelstahlhülse mit 30 cm Kabel
- Einfacher Anschluss: 2 Adern, die Polung ist egal
So liest der Reedkontakt deinen Gaszähler aus
In der letzten Zählrolle deines Gaszählers sitzt ein Magnet. Bei jeder Umdrehung, meist alle 0,01 m³, schließt der Reedkontakt kurz. Deine Auswerteeinheit zählt diese Impulse und rechnet sie in Zählerstand und Gasverbrauch um.
Passend für Pietro Fiorentini, Ernst Heitland und Samgas
| Hersteller | Modelle |
|---|---|
| Pietro Fiorentini | alle Baugrößen mit Impulsmagnet, z. B. G4 |
| Ernst Heitland | alle Baugrößen mit Impulsmagnet |
| Samgas | alle Baugrößen mit Impulsmagnet |
Voraussetzung ist ein Impulsmagnet in der letzten Zählrolle. Du erkennst ihn am Typenschild, z. B. „1 imp ≙ 0,01 m³“.
Gaszähler in Home Assistant auslesen
Die beiden Adern kommen an einen Digital- oder Zähleingang und an GND. Der Eingang braucht einen Pull-up-Widerstand, bei den meisten Mikrocontrollern reicht der interne.
-
ESPHome (ESP32, ESP8266): mit dem Baustein
pulse_meteroderpulse_counter, Pin als Eingang mit Pull-up - Tasmota: Pin als Counter konfigurieren
- Andere Systeme: beliebiger Impuls- oder Digitaleingang, der Kontaktschlüsse zählen kann
Tipp: Stelle eine Entprellzeit von etwa 100 ms ein. So wird jeder Impuls genau einmal gezählt.

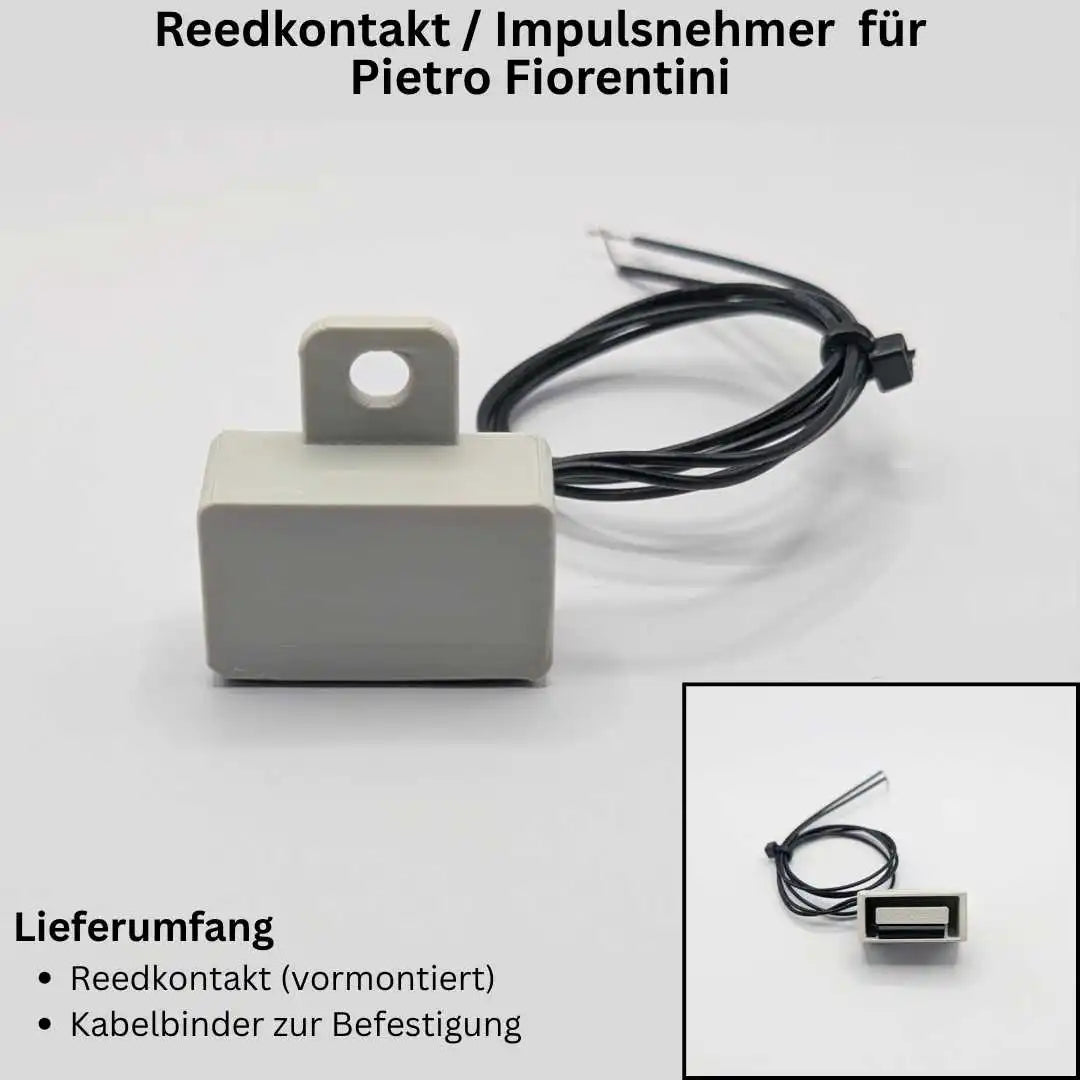

Lieferumfang
- Reedkontakt in Edelstahlhülse mit 30 cm Kabel, 2 offene Adern
- Kabelbinder
Nicht enthalten: Auswerteeinheit (z. B. ESP32), Gehäuse für die Auswerteeinheit, Netzteil.
Technische Daten
| Sensor | Reedkontakt (Schließer) in Edelstahlhülse |
| Ausgang | potentialfreier Kontakt, schließt bei jedem Impuls |
| Anschluss | 2 Adern, offene Enden, Polung egal |
| Kabellänge | 30 cm |
| Schaltleistung | max. 10 W, 100 V DC/AC, 0,5 A |
| Montage | von außen am Zählwerk, mit einem Kabelbinder gesichert |
| Einsatz | nur in trockenen Innenräumen |
Sicherheitshinweise
- Nur in trockenen Innenräumen verwenden, nicht in explosionsgefährdeten Bereichen.
- Nur an Schutzkleinspannung betreiben.
- Keine Manipulation am Gaszähler vornehmen: nicht öffnen und keine Plomben beschädigen.
- Bei Gasgeruch keine elektrischen Geräte bedienen, das Gebäude verlassen und von draußen den Notdienst des Gasversorgers anrufen.
- Für die Abrechnung gilt allein die Anzeige des Gaszählers.
- Kein Spielzeug, enthält Kleinteile.
Hersteller: NG3D-Druck · Niko Griese · Benstaben 71a · 23858 Barnitz · Deutschland · info@ng3d.de · WEEE-Reg.-Nr. DE 59591088
